Почему у этой японской виниловой машины мотор стоит в стороне, девять килограммов бронзы не считаются излишеством, а воздух одновременно способен поддерживать диск и удерживать пластинку.
На обложке — настоящая Micro Seiki DIRAC SEA, фотография владельца.
В обычном проигрывателе виниловых пластинок механика собрана в одном корпусе. Двигатель, подшипник, диск и тонарм оказываются соседями; конструктору приходится бороться с вибрациями, передаваемыми между ними. В Micro Seiki семейства 1500 задались более интересным вопросом: что произойдёт, если перестать считать проигрыватель одной неделимой вещью?

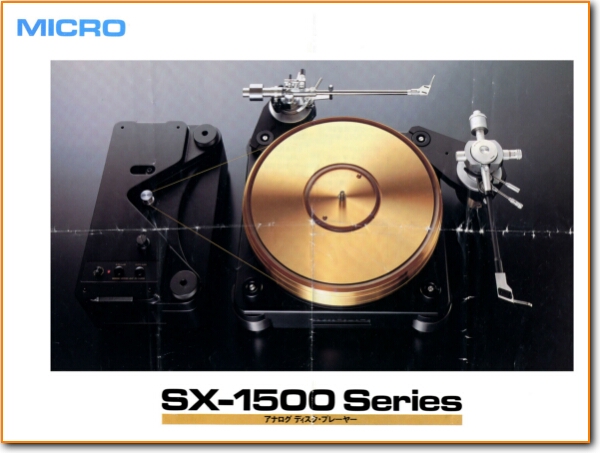

У SX-1500VG тяжёлый опорный диск вращается на самостоятельной механической базе, двигатель стоит отдельно, а тонармы закрепляются на сменных площадках. Особая версия диска получила вакуумный прижим пластинки. В более сложной заводской конфигурации появилась ещё и воздушная опора самого диска. Из отдельных устройств получился не набор аксессуаров, а система, в которой каждое инженерное решение связано с остальными.
Экземпляр DIRAC SEA сохраняет этот принцип и развивает его: здесь работает воздушная опора диска с компрессором, установлена вакуумная система, используются два FR-64S и заказной внешний привод. Название SX-1500VG относится к исходной линии модели; фактическую комплектацию этой машины нельзя сводить к таблице одной заводской версии. И наоборот: нельзя приписывать всем заводским VG наличие воздушного подшипника только потому, что он есть на данном аппарате.
Машина из каталога деталей

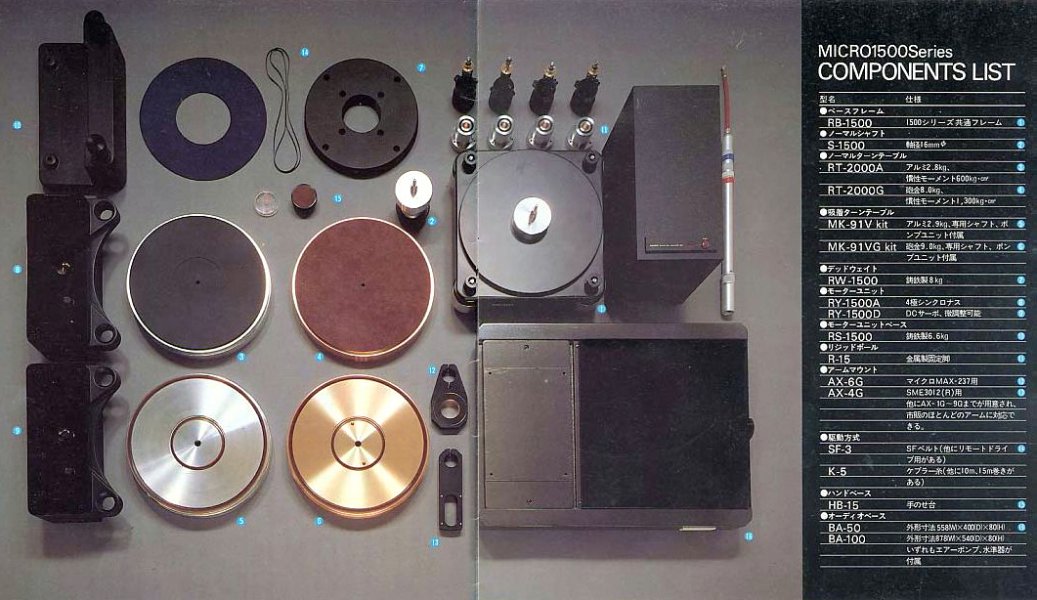

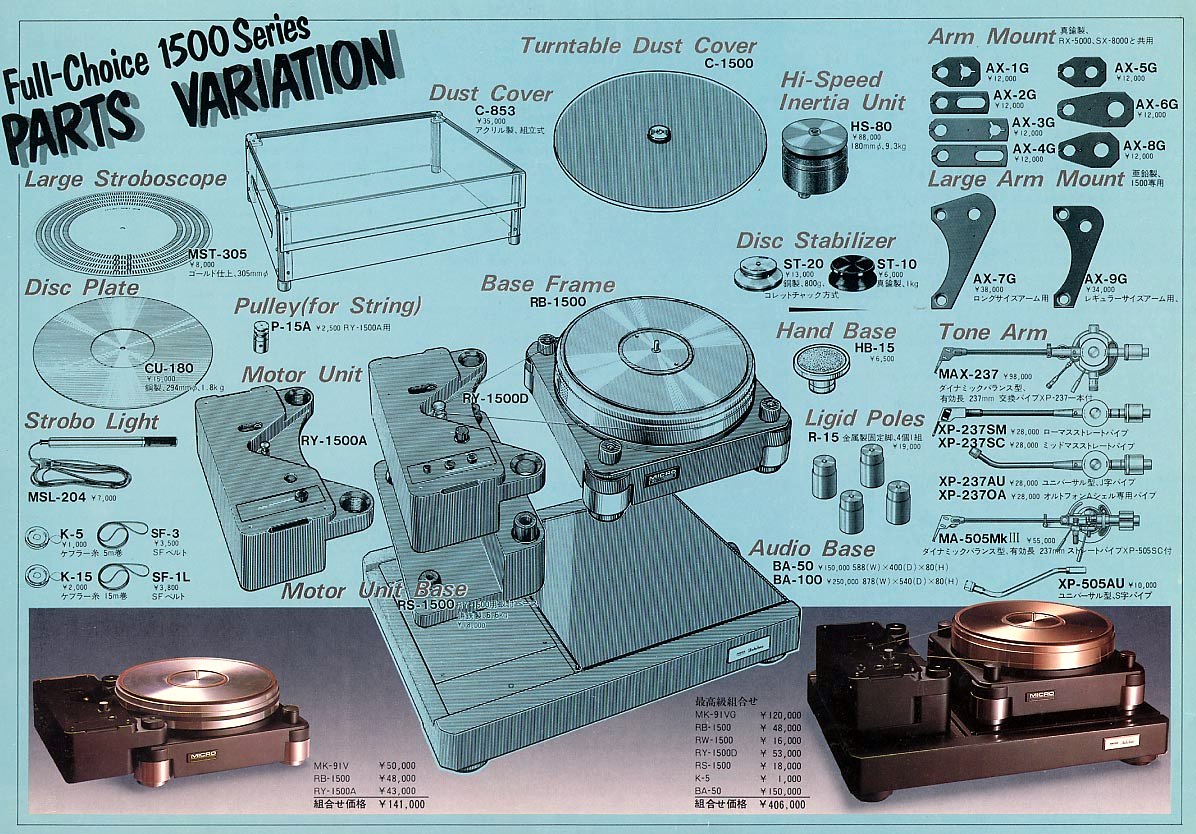

В начале 1980-х Micro Seiki показывала покупателю не просто готовый проигрыватель, а систему Full Choice 1500. Фирменный буклет предлагал отдельно основание RB-1500, моторы и подставку для вынесенного мотора, разные диски, тонармовые базы, стабилизаторы, дополнительные массы и даже аксессуары для изменения инерции привода. На рекламном развороте устройства расположены так, как инструменты в мастерской: из них можно собрать разные машины, объединённые одной платформой.
Эта модульность была не только удобством для покупателя. Она позволяла раздельно решать четыре задачи: точность вращения, механическую устойчивость, контакт пластинки с диском и работу звукоснимателя. Покупатель не обязан был менять всё устройство ради другого тонарма; развитие привода не требовало отказываться от тяжёлой базы. Но у такой свободы имелось важное условие: сочетание узлов надо рассчитывать, а не выбирать по внешнему виду.
В той же фирменной инструкции, где показаны порядок сборки и разнесение двигателя, есть таблица подбора пружинных опор. Выбор зависит от того, вынесен ли двигатель, установлен ли дополнительный груз и какой используется диск — алюминиевый или тяжёлый бронзовый. То есть после любой существенной перестановки меняется не только компоновка, но и механический режим основания. Инженеры предусмотрели это документально.
Поздняя SX-1500 сохранила философию Full Choice, хотя предлагалась уже как набор нескольких конкретных конфигураций. По историческому японскому каталогу к 1991 году они обозначались SX-1500A, SX-1500VG и SX-1500FVG. Цены составляли соответственно 180 000, 320 000 и 420 000 иен — без предположений о том, что каждый экземпляр должен иметь один и тот же тонарм. Именно разницу между этими версиями и нужно понимать, прежде чем разбираться в машине DIRAC SEA.
Диск, который сопротивляется случайным движениям
У базовой SX-1500A стоял алюминиевый диск массой 2,8 кг. У SX-1500VG он был заменён девятикилограммовым диском из бронзового сплава (gunmetal, 砲金). Японский справочник приводит для него момент инерции 1360 кг·см², тогда как для алюминиевого варианта — 600 кг·см².
Цифры интересны не сами по себе. Диск — это вращающаяся масса, способная запасать энергию. Краткий всплеск сопротивления со стороны привода или иглы не обязан мгновенно изменить его скорость: инерция препятствует резким колебаниям. Конструктор фактически поручает часть работы по стабилизации вращения механике, а не только электронике моторного блока.
Но здесь легко возникнуть красивому заблуждению. Большой момент инерции не устанавливает правильную скорость. Если двигатель длительное время ведёт диск немного быстрее нормы, лишние килограммы это не исправят. Тяжёлый диск требует хорошего подшипника, тщательной балансировки и достаточно грамотной передачи вращения. Кроме того, важна не только масса, но и то, как она распределена по радиусу.
Вакуумный вариант использовал особый комплект, встречающийся под обозначением MK-91VG. В описаниях сохранившихся заводских наборов указаны диск RT-2000VG, опорный узел S-1500V и насос RP-1090. Поэтому встречающееся в некоторых старых описаниях утверждение «MK-91VG — это просто название бронзового диска» неточно: речь идёт о наборе, необходимом для вакуумной конфигурации.
Никакая часть этой конструкции сама по себе не делает проигрыватель совершенным. Хороший результат возможен, когда точность изготовления диска, подшипника и привода соответствует их общему назначению.
Что делает вакуум — и чего он не может
Виниловая пластинка редко бывает геометрически идеальной. Небольшое коробление заставляет иглу подниматься и опускаться вместе с волнами поверхности; неравномерный контакт с матом меняет условия механической опоры. Micro Seiki предложила не только положить на диск дополнительный груз, а прижать к нему саму пластинку разрежением воздуха.
Через предусмотренные в узле каналы насос удаляет воздух из пространства под пластинкой. Возникающая разница давлений удерживает пластинку у опорной поверхности. В заводском описании VG подчёркнут режим постоянного всасывания с минимально необходимой силой. Смысл понятен: улучшить прилегание пластинки к диску и уменьшить влияние некоторых видов коробления, не заставляя звукосниматель бороться с ними в одиночку.
Вакуум не способен исправить всё. Он не восстановит повреждённую канавку, не отцентрирует эксцентричную пластинку и не заменит правильную настройку тонарма. Зато он добавляет систему, которую надо обслуживать: уплотнения, насос, воздуховоды и контактные поверхности. Состояние конкретных десятилетних резиновых деталей имеет значение не меньше, чем громкое название технологии.
Важно и другое. Вакуумный прижим пластинки — не воздушная опора диска. Это совершенно разные функции воздуха: в одном случае воздух удаляется, чтобы пластинку прижало; в другом — подаётся под вращающийся диск, чтобы часть механической нагрузки воспринимала воздушная плёнка.
SX-1500VG и FVG: почему одна буква важна
В заводской классификации SX-1500VG оснащалась бронзовым диском и вакуумным удержанием пластинки. SX-1500FVG получила вдобавок воздушный подшипник диска — развитие решений более крупной SX-8000 II. По японскому описанию воздух приподнимал диск приблизительно на 0,03 мм. При этом обе модели использовали диски одинаковой паспортной массы — 9 кг, и одинакового заявленного момента инерции.
Для VG в исторической спецификации указан насос RP-1090, для FVG — RP-1110. Это различие полезно для понимания заводской линейки, но оно не отменяет реального устройства машины, собранной, дополненной или переоборудованной впоследствии. У DIRAC SEA подтверждены две работающие по своему назначению воздушные функции как элементы комплектации: воздушная поддержка диска от компрессора и установленный вакуумный прижим пластинки. Последний во время обычного прослушивания не используется.
Именно поэтому корректное название описания — Micro Seiki SX-1500VG в конфигурации DIRAC SEA с воздушной опорой и вакуумом. Называть воздушный подшипник штатной принадлежностью любой VG — ошибка. И писать, что его нет у данного экземпляра, — тоже ошибка.
С инженерной точки зрения это две попытки убрать различные причины нежелательных перемещений. Вакуум стремится сделать пластинку плотнее связанной с диском. Воздушная опора уменьшает контакт в подшипниковом узле самого диска. Обе усложняют конструкцию и требуют исправных вспомогательных систем; обе имеют ясное физическое назначение, не нуждающееся в рекламных обещаниях «абсолютного звука».
Почему двигатель живёт отдельно
Двигатель нужен для передачи энергии диску, но он неизбежно содержит подшипники, вращающийся ротор и систему регулирования. Его механические возмущения нежелательны рядом с головкой звукоснимателя, которая превращает микроскопические движения иглы в электрический сигнал. Внешний моторный блок уменьшает число жёстких механических связей с опорной системой, а также удаляет источник электромагнитного поля от чувствительного звукоснимателя.
В штатной комплектации VG это был RY-1500D, двигатель постоянного тока с сервостабилизацией. Фирма предусмотрела два способа передачи вращения: нитяной привод K-15 и специальный ремень SF-1L. Внешний мотор располагался на собственной тяжёлой базе; в описании версии VG её масса — 6,6 кг. Под основной рамой устанавливался дополнительный груз RW-1500 массой 8 кг.
У этой конструкции есть преимущество и предел. Двигатель можно ремонтировать и заменять, не отказываясь от дорогостоящего опорного узла. Но нить или ремень продолжают связывать их механически, а слишком сильное натяжение может создавать боковую нагрузку. На скорость влияют также состояние сервосхемы, геометрия шкива и упругие свойства передачи. Большая бронзовая масса уменьшает некоторые быстрые возмущения, но не исправляет плохую настройку привода.
На форумах владельцев Micro Seiki действительно описаны случаи нестабильной работы старых моторных блоков, в том числе внезапный сильный разгон. Это ценные свидетельства о возможных неисправностях, а не доказательство, что все RY-1500D изначально были слабы или неправильно спроектированы. Износ компонентов, дефект конкретной схемы и преимущества нового двигателя — разные причины, которые нельзя подменять одна другой.
В системе DIRAC SEA работает заказной привод Сергея Ващенкова. По подтверждённой конфигурации он поддерживает скорости 16⅔, 33⅓, 45 и 78 об/мин, а оригинальный моторный блок сохранён. Оценивать точность и шум нового узла корректно по измерениям и устройству его управления, а не по одному факту замены. История разработки этого конкретного двигателя заслуживает отдельного материала, но для статьи о Micro Seiki уже ясно главное: фирменная раздельная архитектура допускает модернизацию моторной части без отказа от основы аппарата.
Два FR-64S и один проигрыватель
Другая принципиальная свобода системы 1500 — сменные тонармовые площадки. Производитель выпускал разные основания серии AX для конкретных тонармов; правильная геометрия здесь столь же важна, как качество их механики. На заводских рисунках платформа показана в разных вариантах с одним или несколькими тонармами.
В DIRAC SEA установлены два Fidelity Research FR-64S. Левый, с серебряной внутренней проводкой, используется с Ortofon SPU Synergy; правый, с медной проводкой, — с Ortofon Cadenza Blue на шелле LH-6000. Это не два независимых источника, а два разных способа считывания пластинки на одном опорном узле. Точная настройка эффективной массы, прижимной силы, антискейтинга и геометрии относится к отдельному исследованию тонармов и головок.
Сегодня на бронзовом диске используется керамический мат Audio-Technica AT-600, а сверху — стабилизатор Micro Seiki ST-20. Вакуумный прижим в обычной эксплуатации не задействован. Это конкретная рабочая компоновка DIRAC SEA, а не описание того, как проигрыватель обязательно должен был работать по инструкции 1991 года.
Поэтому рядом с моделью SX-1500VG необходимо всегда различать три вещи: что выпускал завод; какие узлы физически находятся на нашем экземпляре; какие из установленных функций включены во время обычного прослушивания.
Почему эта Micro не закончилась вместе со своим временем
Модульный проигрыватель не обязательно совершеннее любого цельного. Избыточное количество соединений, тяжёлый диск, чувствительные воздушные магистрали и сложный привод могут оказаться источниками собственных проблем. Но в хорошо продуманной системе ремонт и развитие не требуют выбрасывать её основу.
Отдельный мотор можно сменить. Тонарм можно подобрать под другую головку. Вакуум и воздушный подшипник можно изучать как разные механические подсистемы, не приписывая одной свойства другой. Даже подвеска основания допускает настройку под изменившуюся массу и расположение узлов — именно так это было описано ещё в исторической заводской инструкции.
В этом и состоит характер Micro Seiki SX-1500VG. Не в девяти килограммах бронзы как самоцели, а в системе взаимосвязанных решений, каждое из которых работает ради точного и спокойного вращения пластинки, устойчивого положения тонарма и минимального вмешательства механики в считывание звуковой дорожки.
В Listening Room DIRAC SEA эта логика видна буквально: воздушная опора, вакуум, два тонарма и новый привод существуют в одной машине, созданной десятилетия назад. Её конструкция осталась открытой для изменений. Пожалуй, это самая долговечная инженерная идея, которую оставила после себя Micro Seiki.
—
